WXDFM-1M微型狄法爾磨耗儀
(專利號：ZL201930272234.5 專利號：ZL20190855558.6）
一、產品簡介
本試驗儀由湖南旺軒科技有限公司根據歐洲標準和交通部相關試驗規程的要求，采用伺服控制技術和精密傳動技術開發的，本試驗儀用于測定集料的微型狄法爾磨耗值，評價集料抗磨耗性能；還可以用于瀝青路面纖維抗磨耗性能試驗。
二、符合標準
1、法國標準NF P18-650-1-2011《 骨料的機械性質和物理性質試驗.第1部分:抗磨強度的測定(微型狄法爾磨耗試驗機法) 》。
2、歐洲標準 NS EN 1097-1-2011 《測試對于機械和物理性能的聚集-第1部分：測定的耐磨損（微狄法爾）》。
3、美國標準 AASHTO T 327-2012《測試粗集料的抗降解的標準方法被磨損在微狄法爾儀器》。
4、美國標準 ASTM D6928-10《通過微型狄法爾裝置磨損測定粗集料耐剝蝕性的試驗方法》。
5、加拿大標準 CSA A23.2-23A《細集料阻力試驗方法微狄法爾磨損降解裝置》 。
6、加拿大標準 CSA A23.2-29A《粗集料阻力試驗方法微狄法爾磨損降解裝置》 。
7、西班牙國家標準UNE 83115《混凝土用集料確定砂的易碎系數》。
8、交通部標準JTG E42《公路工程集料試驗規程》 T0362-201X集料微型狄法爾磨耗試驗(征求意見稿)。
9、JT/T533-2020《瀝青路面用纖維》附錄P絮狀礦物纖維的耐高溫、抗磨耗性能試驗方法。
三、主要技術參數
1、試驗筒材質：不銹鋼材質。
2、試驗筒內徑：200mm±1mm。
3、試驗筒內腔有效長度：154mm±1mm。
4、試驗筒內壁厚度：≥3mm。
5、試驗筒內表面光滑、無焊接或固定留下的凸起，一側用厚度不小于8mm的蓋子密封，不漏水。
6、采用日本松下伺服電機驅動，主軸和支撐軸采用同步轉動方式，帶動試驗筒滾動。
7、主軸轉速：0-200r/min無級調速，可任意設置速度。
8、試驗筒試驗轉速：100r/min±5 r/min。
9、磨耗鋼珠直徑：10mm±0.5mm。
10、轉動次數設定：0-999999r，轉動時間：0-999999S。
11、采用4.3寸彩色觸摸屏控制，可設置轉速、轉動次數、轉動時間，能按照設定的程序自動測試，并自動停止試驗，屏上有上罩閉合情況安全提示。
12、帶有安全自動保護裝置，上罩提起能自動停機。
13、上罩內部嵌有吸音棉，能降低試驗時產生的噪音。
14、電機功率：0.7kw。
15、電源供電：AC 220V，50HZ。
16、外形尺寸：1000*500*1100mm。
17、重量：約130kg。
四、配置清單
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 微型狄法爾法磨耗試驗儀 | WXDFM-1M | 1臺 | 含日本松下伺服電機 |
2 | 不銹鋼試樣筒 | φ200*154mm | 2個 | |
3 | 鋼珠 | φ10mm | 4kg | |
7 | 使用說明書 | 1份 | ||
8 | 出廠合格證 | 1份 |

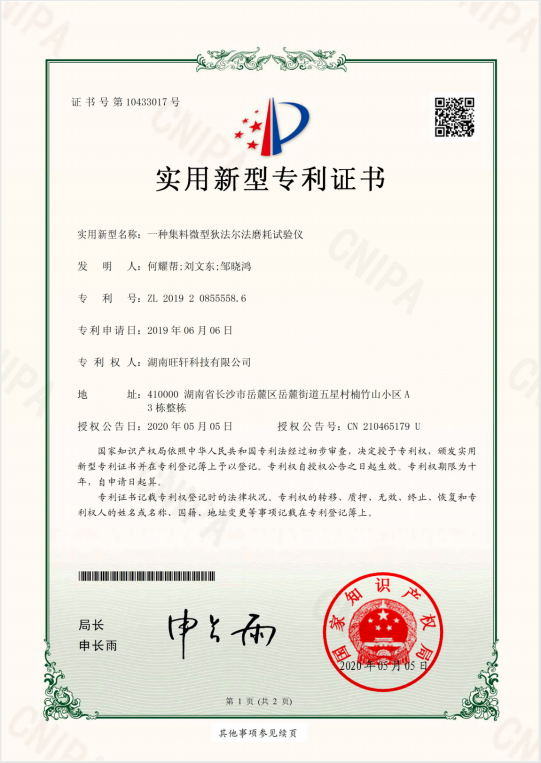

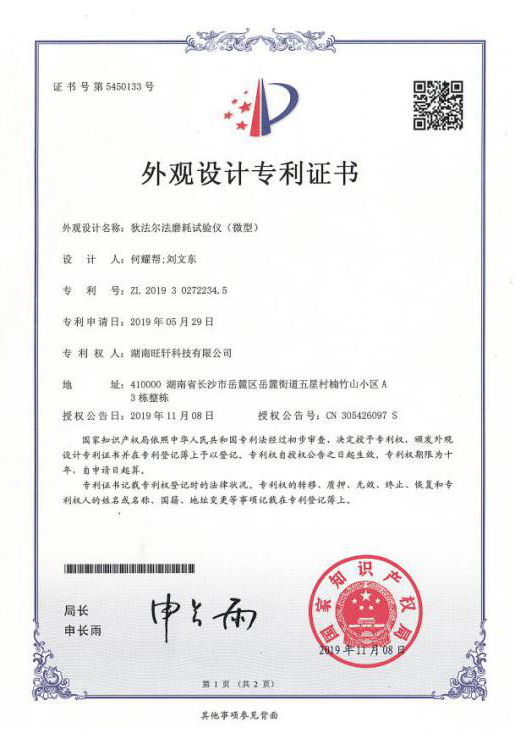

五、產品證書
